规格型号 :

GDS

设备原值 :

181.02（万元）

产地国别 :

英国

学科领域 :

土木建筑工程

技术指标 :

1.加载能力10kN/100Nm； 2.设备总功率不超过3kW，满足长时间无人值守测试要求； 3.轴向、扭转耦合动态频率控制不小于5Hz； 4.轴向力不低于10kN； 5.扭矩不小于100Nm； 6.位移不小于100mm； 7.控制系统基于伺服电机控制方式，用于动态轴向力和旋转扭矩的施加，不需要额外的气动或液压装置提供动力； 8. 轴向力和水平扭转加载荷载从下向上施加，测力装置安装在试样顶部一端，以保证测量到的是试样的真实受力； 9.可自动处理试验中土样刚度的改变，可持续不断施加振幅； 10.空心试样尺寸：200mm(高)×100mm（外径）×60mm（内径）； 11.用于凝聚力土的100/60mm基本空心试样制备工具； 12.用于无凝聚力土的100/60mm基本空心试样制备工具； 13.配置3个压力体积控制器，分别用于内围压、外围压和反压； 14.压力体积控器可以同时进行进行压力和体积控制； 15.压力体积控制器压力范围不小于3MPa，带超压和体积的自动保护装置。体变读数/显示到0.001c压力体积控制器，通过内置的压力传感器进行压力控制和测量，精度不低于满量程0.15%； 等

主要功能 :

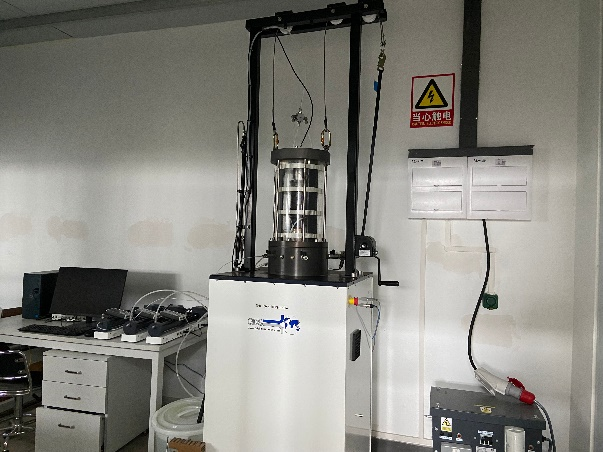

空心扭剪仪（Hollow Cylinder Apparatus, HCA）是一种高级土工试验设备，主要用于研究土体在复杂应力路径和多向加载条件下的力学行为，尤其在模拟真实工程场景（如地震、波浪荷载、边坡失稳等）中表现出色。其核心功能包括： 1、复杂应力路径模拟 （1）三向应力控制：可独立施加轴向应力（σₐ）、扭矩（τ）和内外围压（σᵣ），实现真三轴应力状态（σ₁≠σ₂≠σ₃）。 （2）主应力方向旋转：通过组合扭剪与轴向加载，动态改变主应力方向（θσ），模拟地震或交通荷载下土体的实际受力情况。 2、动态与循环加载 （1）循环扭剪试验：模拟地震、波浪等周期性荷载，研究土体 液化潜能、累积塑性应变 和 刚度衰减。 （2）频率调节：支持低频（如0.01Hz）到高频（如1Hz）加载，分析不同动力条件下的土体响应。 3、各向异性与非共轴性研究 （1）各向异性表征：测试土体在不同沉积方向（如水平/竖向）的强度与变形差异（如K₀固结土）。 （2）非共轴现象观测：揭示剪切应变方向与主应力方向的偏离，关键于循环荷载下的土体破坏分析。 4、渗流-应力耦合试验 （1）饱和土体分析：控制孔隙水压（u）和渗透压力

服务内容 :

空心扭剪仪（Hollow Cylinder Apparatus, HCA）作为高端土工试验设备，可提供以下分析测试服务，帮助科研机构、高校及工程单位深入研究土体在复杂应力条件下的力学行为： 1. 常规力学性能测试 （1）剪切强度参数测定：在不同围压和应力路径下获取土体的黏聚力（c）和内摩擦角（φ）。 （2）应力-应变关系分析：研究土体在单调加载或循环荷载下的变形特性（如硬化/软化行为）。 （3）体积变化特性：测量剪切过程中的剪胀性或剪缩性，评估土体压缩与膨胀趋势。 2. 动力特性与循环加载试验 （1）土体液化评估：通过循环扭剪试验模拟地震或波浪荷载，分析饱和砂土的液化潜能和孔压发展规律。 （2）动剪切模量与阻尼比：测定不同应变幅值下的Gmax和λ，用于土体动力本构模型标定。 （3）累积塑性应变：研究长期循环荷载（如交通振动）导致的土体永久变形。 3. 复杂应力路径模拟 （1）主应力方向旋转试验：模拟地震、边坡滑动等场景中主应力轴的动态变化，研究土体 非共轴特性。 （2）真三轴应力状态试验：通过独立控制σ₁、σ₂、σ₃，分析土体在真实三维应力条件下的强度与变形规律。 （3）各向异性表征：

收费标准 :

暂无

用户须知 :

暂无
