成果简介：

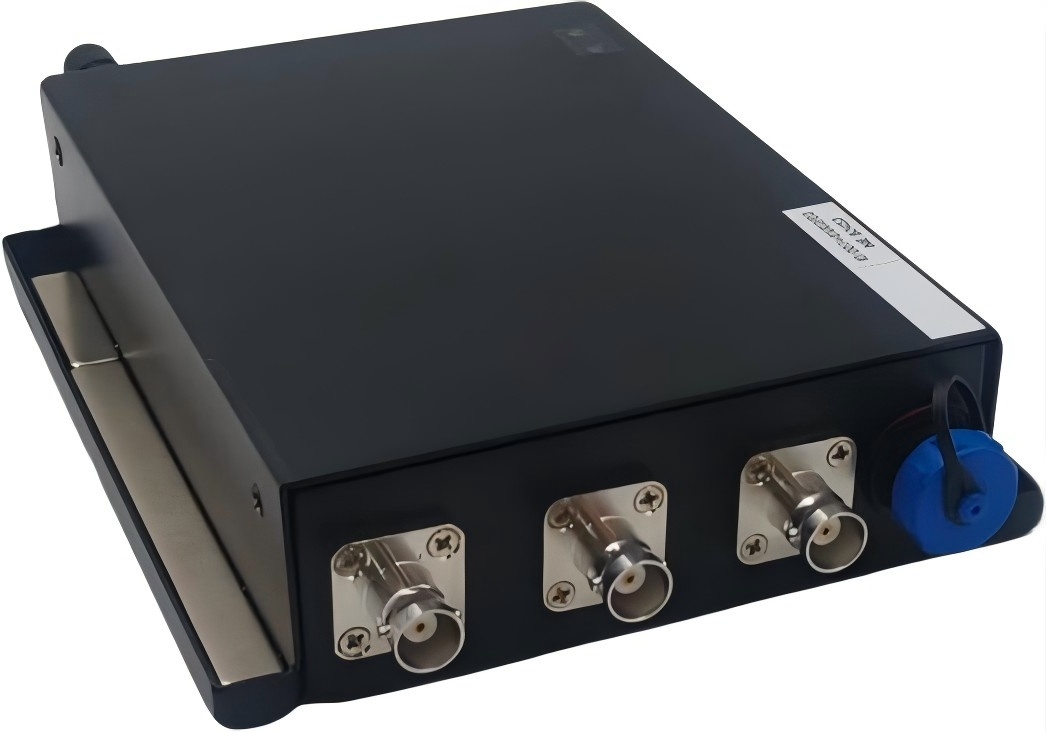

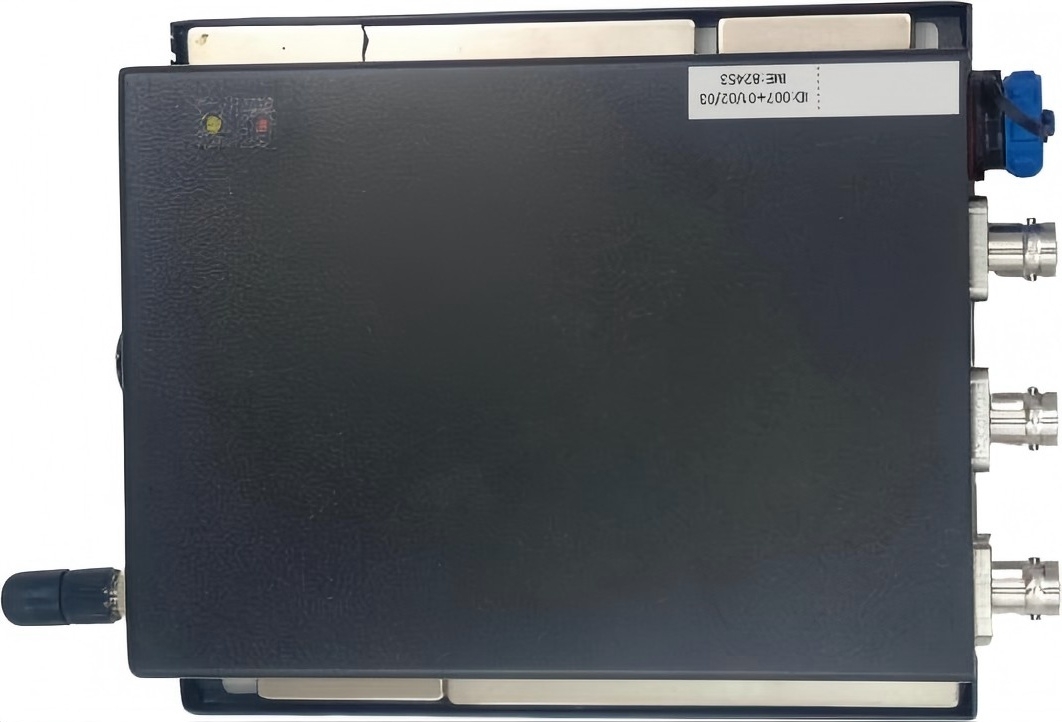

为解决现有环网柜双层金属屏蔽结构导致常规局放检测技术无法有效检测，进而引发绝缘故障爆炸、起火等严重事故的问题，国网天津市电力公司电力科学研究院成功研制了环网柜局放在线监测装置。该装置基于脉冲电流法，创新利用高压侧带电显示器耦合局部放电信号，克服柜体屏蔽限制，实现局放信号可靠采集与智能识别，填补了该领域在线监测的技术空白。

成果核心创新点：

（1）局放信号在线监测：实时采集环网柜内部及电缆终端的局部放电信号，不受双层金属屏蔽影响，检测频率范围为100kHz~30MSa/s，同步误差小于3°，灵敏度低于5pC，可有效捕捉微弱放电信号；

（2）放电类型识别：通过PRPD、PRPS图谱及时域波形分析，智能判断放电类型（如尖端放电、沿面放电等）；

（3）准定位与定相：具备“定柜”功能（确定哪个环网柜发生放电）和“定相”功能（确定具体哪一相），便于快速检修。

成果详细用途：

该成果可广泛应用于在运环网柜及充气柜，作为带电运维工具实现存量柜体的局放在线监测与预警；也可作为新建环网柜的标准配套设备入网，实现“即装即监”；同时适用于变电专业中缺乏局放检测手段的35kV充气柜场景，全面覆盖配电与变电领域的监测需求。

预期效益说明：

该成果可解决配电、变电专业刚需问题，实现绝缘故障主动预警与精准定位（定柜、定相），大幅降低因突发故障造成的经济与社会损失，提升电网设备智能化运维水平。
