详细信息：

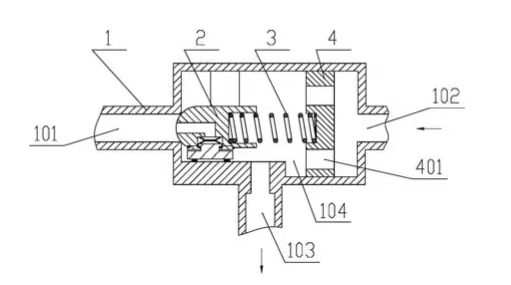

本发明公开了一种三通流体止回控制器，其特征在于：所述阀体左侧设有进液通道，阀体右侧设有回流通道，阀体下端设有排液通道；所述阀瓣组件包含止回阀瓣和排液阀瓣，所述止回阀瓣可水平移动设置在流体通道内，所述止回阀瓣内设有引流通道，所述引流通道入口设置在止回阀瓣前端，引流通道出口设置在止回阀瓣下端，所述排液阀瓣可上下移动卡接在引流通道出口处，且排液阀瓣与止回阀瓣之间通过蝶形弹簧相连；所述流体通道内设有定位板，定位板上设有通流孔，所述止回阀瓣尾端与定位板之间通过弹性装置相连。本发明实现了三通流体止回控制器能够改变流体介质的流向，起到对流体介质的合理引流以及有效利用。
本发明公开了一种三通流体止回控制器，其特征在于：所述阀体左侧设有进液通道，阀体右侧设有回流通道，阀体下端设有排液通道；所述阀瓣组件包含止回阀瓣和排液阀瓣，所述止回阀瓣可水平移动设置在流体通道内，所述止回阀瓣内设有引流通道，所述引流通道入口设置在止回阀瓣前端，引流通道出口设置在止回阀瓣下端，所述排液阀瓣可上下移动卡接在引流通道出口处，且排液阀瓣与止回阀瓣之间通过蝶形弹簧相连；所述流体通道内设有定位板，定位板上设有通流孔，所述止回阀瓣尾端与定位板之间通过弹性装置相连。本发明实现了三通流体止回控制器能够改变流体介质的流向，起到对流体介质的合理引流以及有效利用。
