仪器信息
规格型号 :
V4.0
设备原值 :
22.93（万元）
产地国别 :
中国
学科领域 :
机械工程
技术指标 :

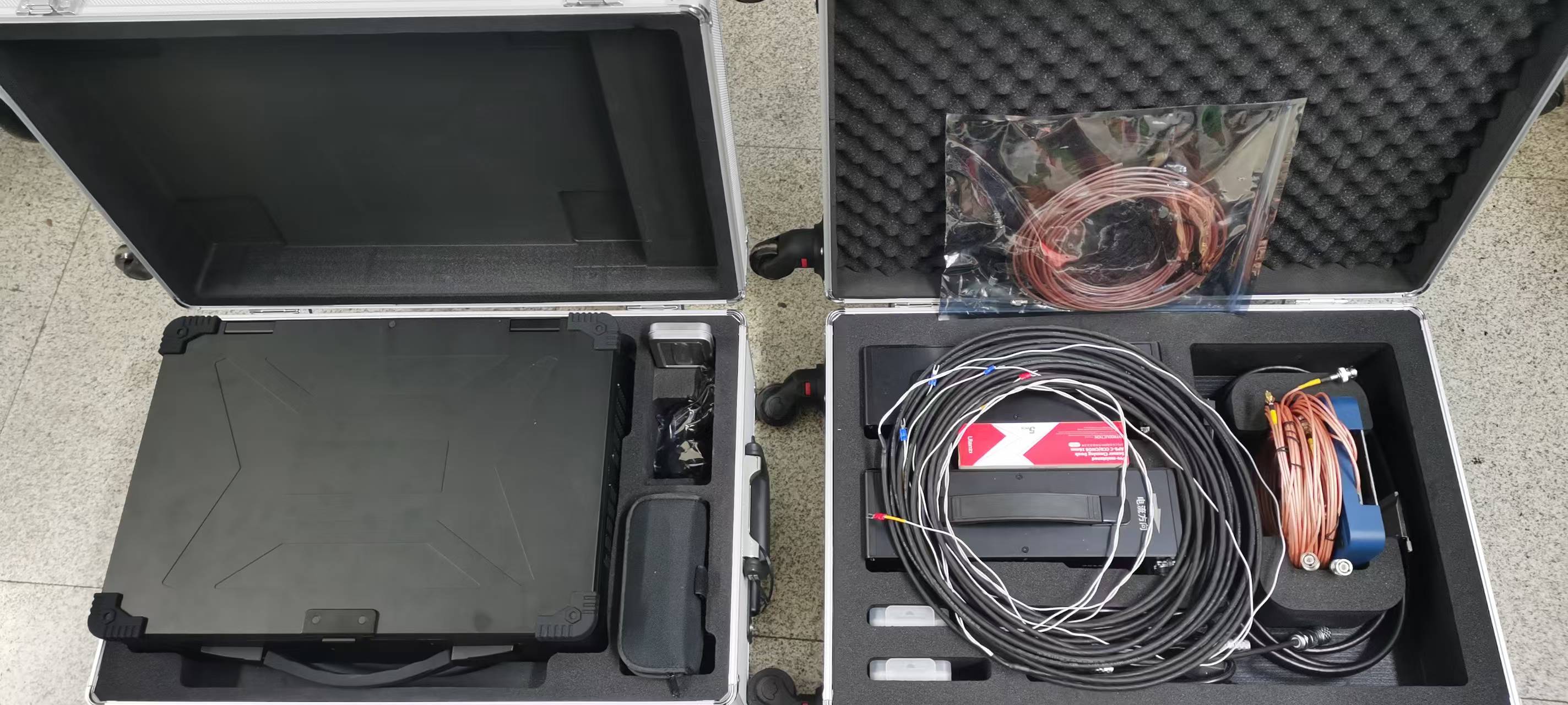

一、加固便携工控机 1.详细配置：
加固型便携式工控机:将工控机与显示屏、键盘、NI采集卡、专用光源等高度集成
2.技术指标：
配置专用光源:满足焊接/增材制造/激光加工过程高速摄像所需亮度，无频闪；兼容已有的CP80-3M-540 CXP接口图像传感器。
二、NI采集卡与NI数据盒 电流电压最高采集频率：≥50KHZ 三、电流电压采集盒 1.详细配置：
适应电流0~500A；适应电压0~50V
2.技术指标：
精度±1%
主要功能 :
实现焊接/电弧增材/激光复合焊接过程的可视化，可清晰捕捉到熔滴过渡、电弧形貌、熔池脉动、飞溅等耦合行为，实时输出高清视频并记录图像数据，采集高速图像的同时，同步高频采集电流电压数据，为研究相关现象、规律和机理提供可靠依据。增材制造高速图像与电流电压同步采集系统是机械工程学科增/减材一体化制造平台的重要组成部分。建成后的平台是一整套集增材制造、激光加工、表面修复、智能焊接和精密加工为一体的高端装备集成，为机械工程一流学科建设提供良好的科研平台。
服务信息
服务内容 :
焊接电压、电流采集；焊接过程动态行为高速摄像
收费标准 :
1、电流电压信号采集，50元/小时；2、焊接过程高速摄像图像采集，150元/小时
用户须知 :
1、 各部件连接时必须断开电源，不得在通电状态插拔任何线缆。
2、 安装过程中避免手指直接触摸镜头镜片、相机芯片、扩束镜镜片。实验前，首先检查确认各部件电源均通过隔离变压器。
3、 保护好专用光源的光纤，避免大角度弯曲、拉扯、踩踏等，以防光纤受损。
4、 光源为高功率激光，未连接扩束镜时，切勿打开光源开关。光源工作时，操作人员需佩戴护目镜，并避免光源直射相机镜头。
5、 非专业人员操作时，系统不可联网。
联系我们
(20079004)刘海华
13752431973
